★ 1.真空室

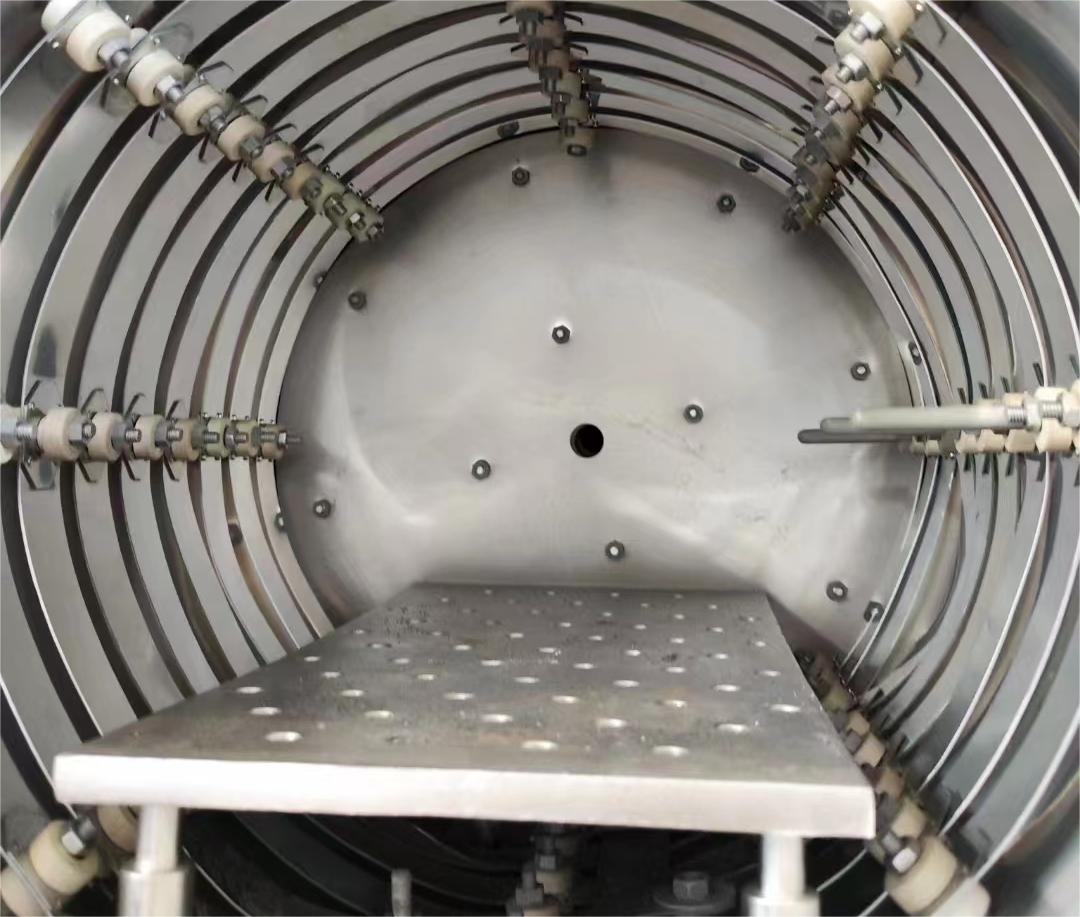

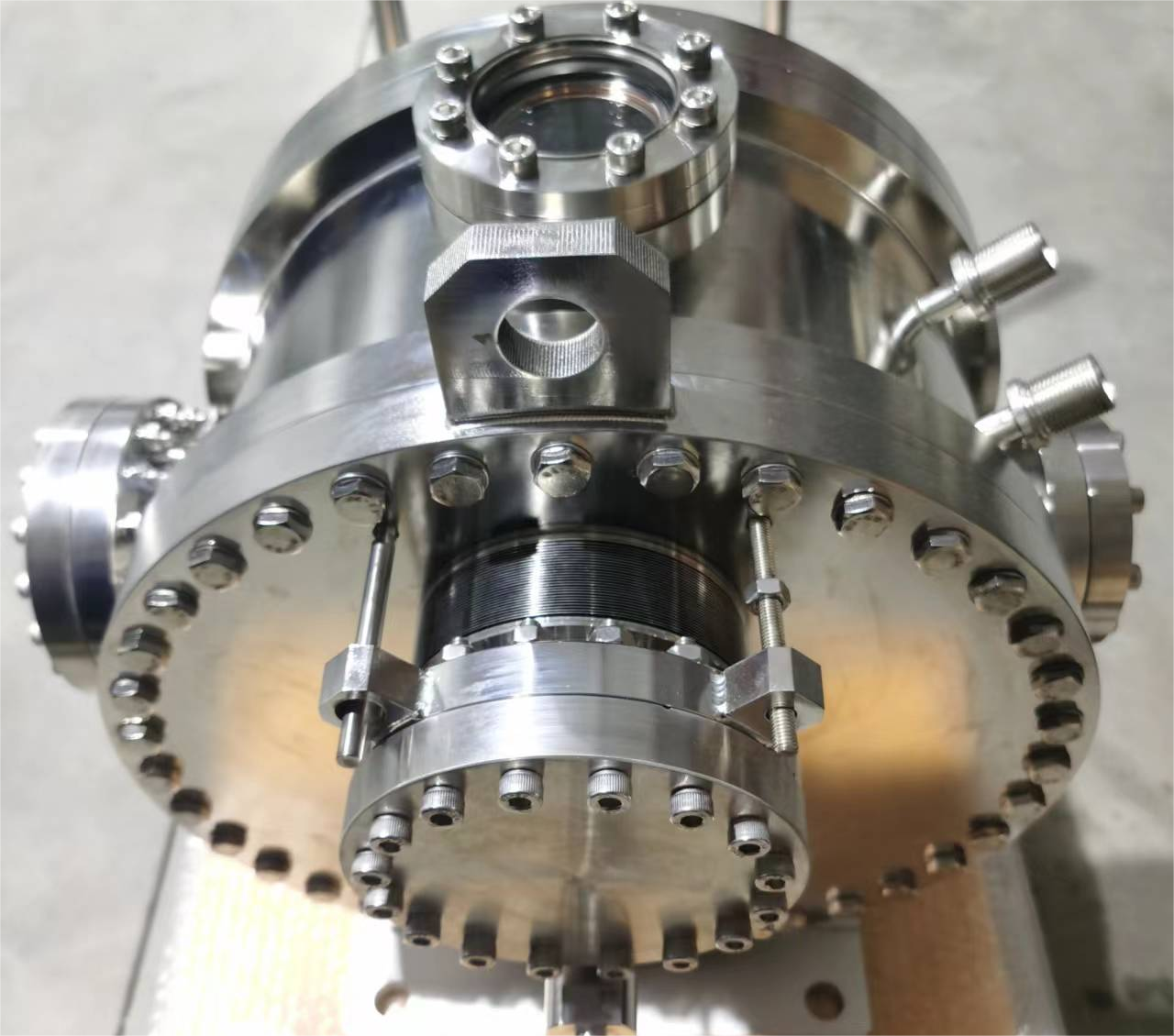

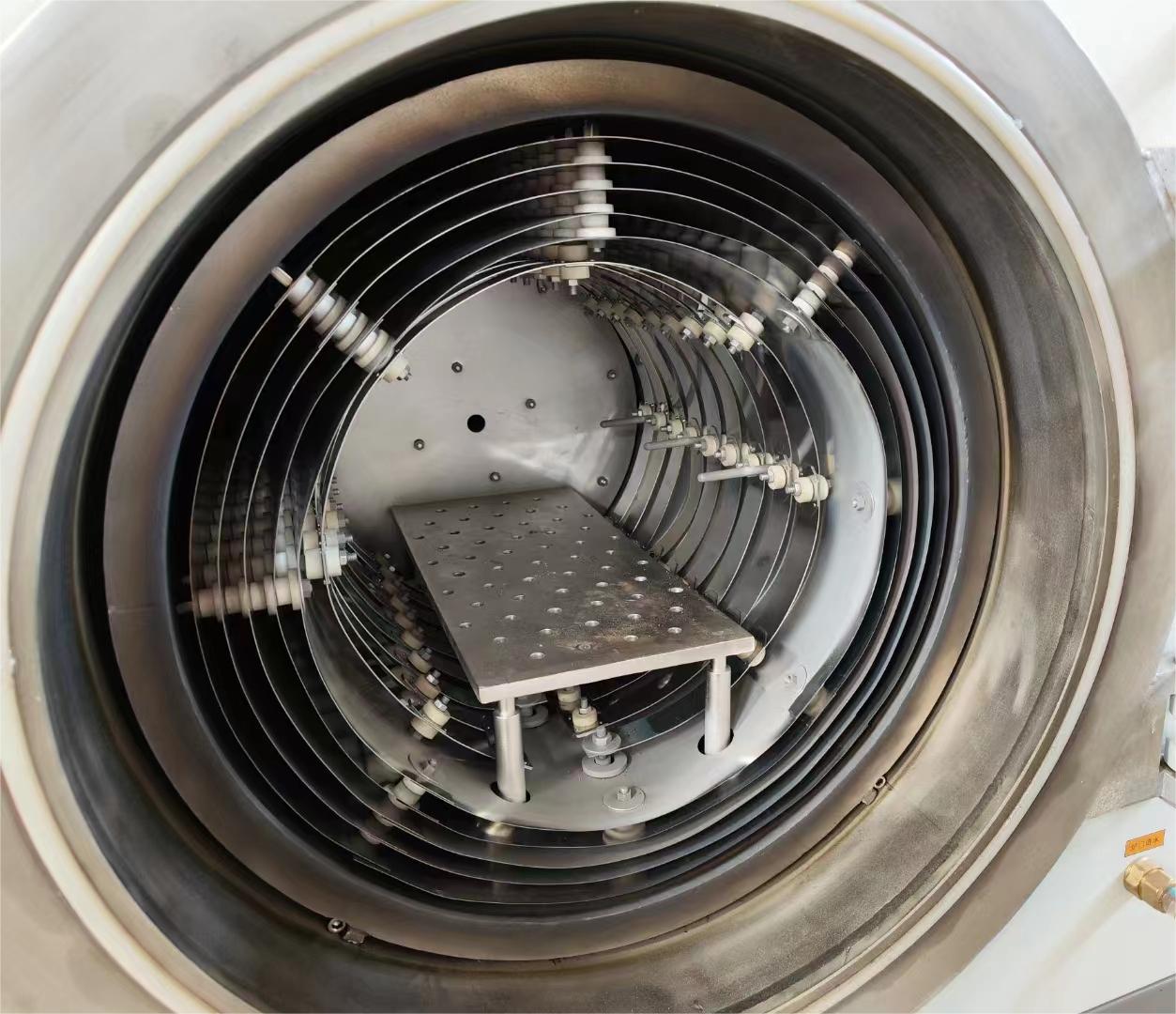

空间环境模拟系统真空室大多采用卧式前开门结构,如果加热温度较高,可设计成双层水冷,腔室预留多个标准法兰,方便客户安装试验装置,连接检测接口等。真空腔室材质可根据实验设备用途选择,如:304不锈钢、航空铝、钛合金等
★ 2.真空获得系统
(1)低真空机组
采用双级旋片泵作为系统的真空机组,真空度可达(1E﹣01)Pa
(2)高真空机组
采用“双级旋片泵+复合分子泵”作为系统的真空机组,真空度可达(1E﹣05)Pa
(3)无油真空机组
采用无油干泵作为系统的真空机组
采用“无油干泵+低温泵”作为系统的真空机组
★ 3.测试系统
测试系统由客户提供,或者按照客户要求设计组装到整套系统中去。该套系统可预留标准接口供客户安装相关组件
★4.电控系统
(1)手动控制:对于试验周期比较短,且需要不断摸索各试验参数的,一般采用手动控制
(2)全自动控制: 对于试验周期较长,一般采用全自动控制,可通过安全性可靠性设计,PLC、无纸记录仪记录相关运行、SIM卡远程报警灯实现无人值守
